变频调速循环投切恒压供水系统控制

随着科技的发展,现在工业开始越来越趋于自动化,为提高自动化水平,变频调速循环投切恒压供水系统变频可采用计算机监控。计算机监控内容范围为:管网压力,流量,泵的运行状态,阀启闭状态,电机温度,各泵运行的电流,电压,功率和功率因素,并监控水质参数如余氯,浊度,含铁量,PH值等。

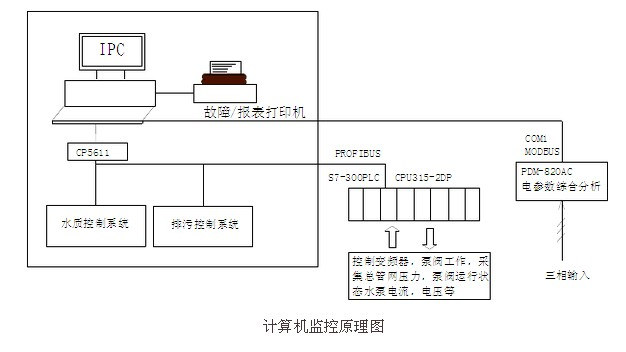

原理框图如下:采用循环投切方式,备用系统用一软起动器和相关器件构成。



恒压供水变频器控制图

为保证系统的可靠性,上位机PC用于管理,用组态软件做出若干工艺流程图,实时显示系统的运行状况,并统计历史数据,如需要可随时打印报表;还用于故障的报警和处理。

控制水泵的起/停,切换,阀的启/闭;电机电流,温度的检测,水泵使用时间的统计;压力,流量,水质参数的采集等,均由PLC完成。水压的给定值由变频器键盘设定。

变频恒压供水系统采用循环投切方案,其原理电路图如图21所示。

    恒压控水变频器图
