变频器恒压供水电路图和接线图

恒压供水是变频器功能达到的一个巅峰。那里有模拟量的接入,供水压力百分比的设定,(是用数学计算的方法),PID各值的设定,各种通道的设定等等。 如此复杂的设定不用说日常维护的人员,就是专业的电工面对也是很蒙。
其实在水处理,水净化和供水领域一直在用恒压供水控制器和用变频器组合来进行恒压供水的。恒压供水控制器使各种设置傻瓜化,接线也更加简单。使一般的日常维护人员都可以对供水进行调整设置。使运行更加智能化,维护简单化。怎么样,想不想了解一下专业的恒压供水是什么样子。
恒压供水控制器市面上非常常见,品牌众多,价格也不高。说说它的功能:
1,液晶汉字显示,参数设置,报警一目了然,不用说明书也可调试。2,在线设定参数调整方便,运用加减键就可设定压力。一键设定PID值。报警功能齐全,变频器故障报警,远传压力表断线及短路故障,水位报警指示等等。定时多段速供水。小流量停机(即休功能)。水泵轮起功能,有效防锈蚀。一用一补功能,(功能全的有一用三补,按压力四台泵软起,供水)下面以TW2000型号介绍它的接线图。

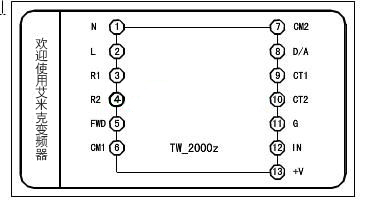

背部接线端子
可以看到控制器一共有13个接线端子。下面详细说说各端子功能及接线。请看各端子与变频器的接线图

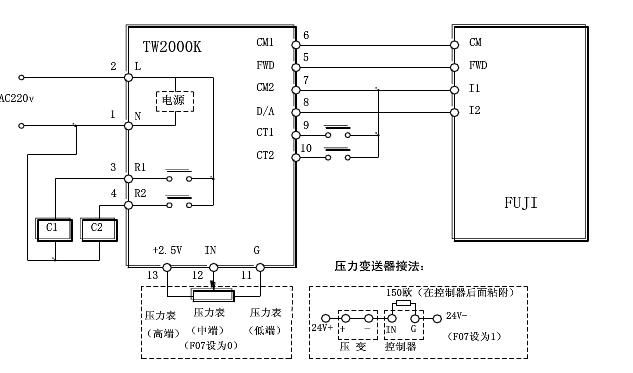

变频器与恒压供水控制器的接线图
可以看到1,2,端子是电源输入端子。3,4,端子各控制两个接触器,C1,和C2。也是恒压供水的输出端,工作时C1和C2定时轮换,有效的防止泵的锈蚀。它还有一个功能是,R1为固定频率泵,R2为固定工频泵,当频率达到50HZ且实际压力没有达到设定的压力经过设定的时间后,R2吸合,当实际压力达到设定压力且频率低于25HZ,则R2断开。(多么实用的功能,单用变频器实现这一功能可是用plc编程的])5,是运转指令(正转指令)它和变频器的正转指令FWD相连,各变频器不同端子符号不同,其实就是数字端子运转指令。6,DCM端子和变频器的CM端子相连,这两个端子就是我们常用的公共端COM。7,CM2和DCM一样是COM端,它和变频器的GND相连,图中的11端子。8,端子和变频器的AI1相连。图中的12端子。图中变频器11,12,端子,其实就是变频器的模拟量输入端。9,CT1端子是个能多功能端子,一 种功能是外部停车控制。一种功能是时钟多段速运转控制。10,端子是外部停车。当它和CM2连接时变频器停止工作。11,12,13,端子是模拟量输入端子,和变频器的模拟量输入端子相同,接远传压力表,或者压力变送器。

实际运行的控制器与变频器接
这里的变频器TA,TC端子是变频器的故障输出端子。接在控制器CT1端构成故障外部停车。KM1,KM2是 手动运行接触器。KM3,KM4,是恒压供水接触器。这就是接线简单功能强大的专业恒压供。
