变频器培训-变频器要运行需要设置参数

  1.频率控制功能

      设置或改变变频器的运行频率,有四种频率控制方式:①由操作面板上的功能键控制频率②通过功能参数码预置频率

      ③由操作面板上的功能电位器控制频率④由外端子控制频率

      模拟量控制端子控制( 模拟电压、模拟电流)

      接点控制端子控制( 频率上升、下降端子 )数字量控制选择何种设置方法由变频器的功能参数值决定。⑤由上位机通过数据线控制2.极限频率极限频率包括

      ①基本频率fb :有两种定义方法:1 )和输出最高电压对应的频率。

      2 )输出电压等于额定电压时的最小输出频率。

      绝大多数情况下,基本频率都等于电动机的额定频率。由fb确定U/f模式曲线。

      Fb与fmax的关系


      ②最高频率fmax :变频器允许输出的最高频率。对应最大给定信号的输出频率,大多数情况下最高频率fmax等于基本把频率fb.

      3.上限频率fH和^下限频率fL

      电动机在一定的场合应用时,其转速应该在一定范围内 ,超出此范围会造成事故或损失。上限频率fH :允许变频器输出的最高频率。下限频率fL :允许变频器输出的最低频率。

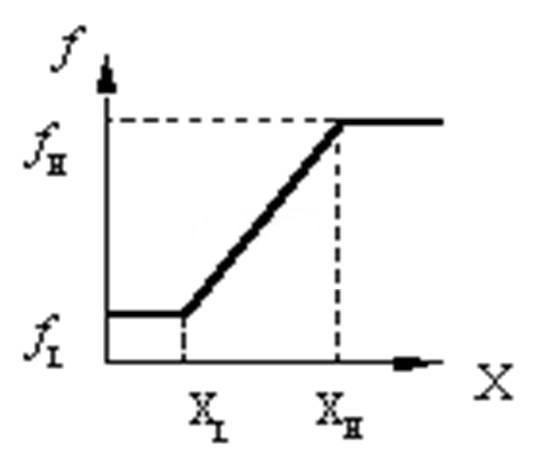

      设置fH、fL后变频器的输入信号与输出频率之间的关系如图


      4.加速时间和减速时间

      变频器驱动的电动机采用低频起动,为了保证电动机正常起动而又不过流,变频器须设定加速时间。电动机减速时间与其拖动的负载有关,有些负载对减速时间有严格要求(举例) , 变频器须设定减速时间。①加速时间和减速时间的理论定义(两种定义方法)

      一:变频器输出频率从0,上升到基本频率所需要的时间,称为加速时间;变频器输出频率从基本频率下降至0所需要的时间,称为减速时间。

      二: :变频器输出频率从0.上升到最高频率fmax所需要的时间,称为加速时间;变频器输出频率从最高频率fmax下降至0所需要的时间,称为减速时间。
