水泵变频器是如何来调节压力的?


在工业生产的过程中,生产装置的温度、压力、流量、液位等工艺变量常常需要维持在一定的数值或有一定的规律变化,这样才能满足工艺生产要求。

一般闭环调节系统有检测变送仪表,控制器、执行器、被控对象构成的简单控制系统。闭环调节系统的核心是控制器,其关键元器件是检测变送仪表。

水泵变送器怎么调节压力?

从这个问题就可以看出,执行器是水泵,控制器是变频器,而检测变送仪表那就要自己选择,一般用的是检测压力的模拟量仪表(压力变送器)。

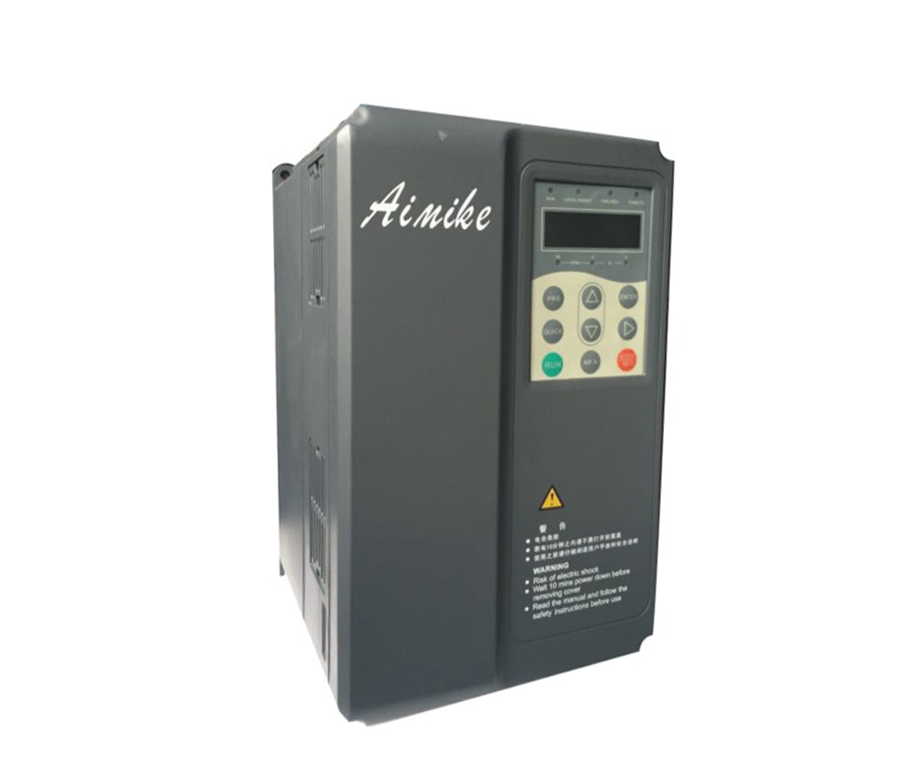

水泵变频器

来说说变频器是如何来恒压的?

变频器也是恒压控制的核心设备,对于变频器要不就内置有PID调节单元,否则就要加装智能PID控制器才能实现恒压控制。PID.控制器由比例、积分、微分三个单元构成,主要是通过来设置这三个参数。PID控制器是根据PID控制原理来对整个系统进行偏差调节,这样就能实现实际值和工艺要求的数值保持一致。简单的说,该控制器就是收集数据在与参考值做比较,然后得到的偏差用来计算新的输入值,这个新的输入值的目的就是让系统数据维持在参考值。并不是时实际值等于参考值,而是在参考值附近保持,这个平衡只能说是动态平衡。

给PID控制器提供数据收集,那必须得用一台模拟量仪表即压力变送器,压力变送器在闭环调节系统中起到检测变送的作用。检测压力,然后把检测到的压力转换为电流信号给变频器。那么变频器就直接接受变送器的模拟量信号进行PID控制,一旦压力发生变化,变频器的输出频率也随之改变,从而也使电机的转速发生改变,这样就达到了稳定压力的目标。

水泵变频器调压力步骤如下:

1.打开PID闭环控制;

2.接压力闭环;

3.设置压力反馈,设置给定压力;

水泵转速改变,就可以改变出水压力。
